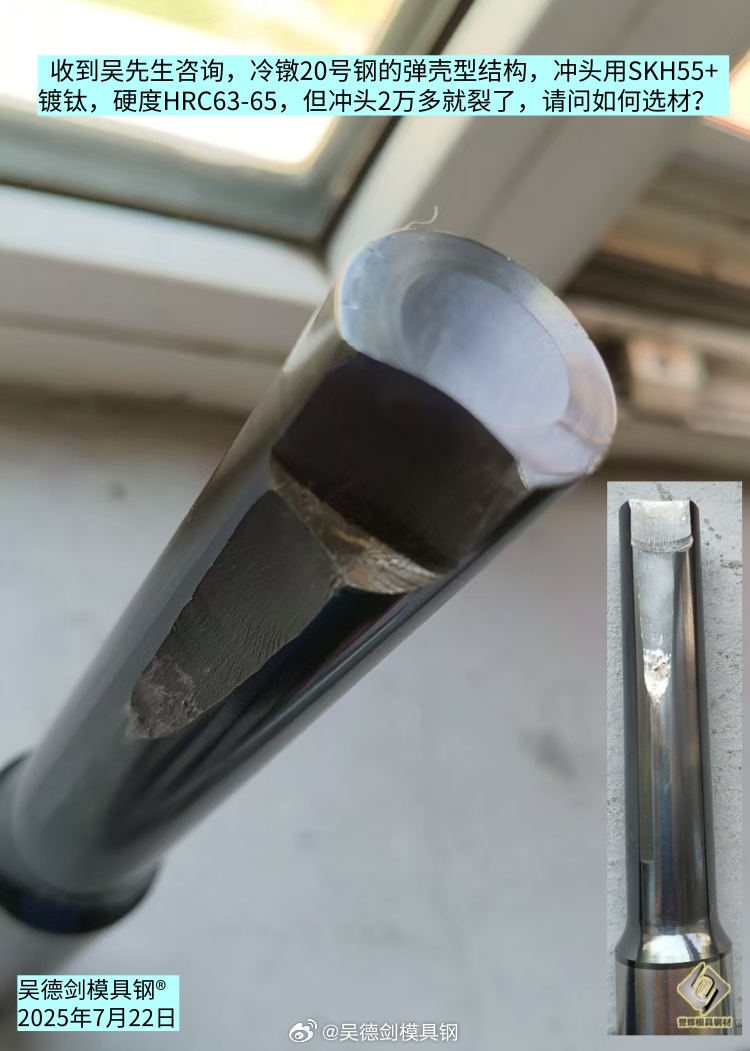

收到吳先生咨詢，冷鐓20號鋼的彈殼型結構，沖頭用SKH55+鍍鈦，硬度63-65HRC，但沖頭2萬多就裂了，請問如何選材？
20鋼是低碳鋼，材料不硬，但容易粘模，普通熔鑄的高速鋼，不加鍍鈦，就算不崩，也會起拉絲，因此，冷鐓20號鋼，沖頭用SKH55含鈷的高速鋼，屬于選材錯誤。在用SKH55，2萬次已經(jīng)出現(xiàn)崩的問題，也佐證了這一點。
從冷鐓20鋼沖頭對性能的需求考慮，要選用抗崩裂性能更好的模具鋼。
1）出于抗崩裂性能考慮，你用8566防崩鋼，硬度HRC58-60，8566防崩鋼的抗崩裂性能是高速鋼SKH-9的4倍，D2的2倍，它能解決D2、DC53、SKH-9等高硬度模具鋼無法解決的崩裂問題。這個可以規(guī)避崩裂問題，而且不用涂層，成本還比SKH55便宜，如果覺得耐磨性不夠，到時可以加涂層，滿足你對耐磨性的需求。
冷鐓螺絲模具，DC53、LD都要裂模，但用8566防崩鋼，可以冷鐓7-8萬次也不裂。對比現(xiàn)在的SKH55+鍍鈦，壽命2萬次就裂，那用8566防崩鋼，是既便宜，又好用，好有壽命長的選材。
2）出于沖頭材料單價便宜的考慮，可以用DC53，硬度HRC60-62，他的硬度低，抗崩裂性能好些，價格也便宜，但也有崩的風險，也容易粘模，但價格便宜，認知度高，所以推薦。
3）既要耐磨性，又要抗崩裂性能的，直接上PM23粉末高速鋼，硬度HRC64-66，不用涂層。但價格是8566的3倍，你要掂量一下產(chǎn)品，但對比SKH55+涂層，2萬次就裂的，那是劃算多了。
粉末冶煉的先進工藝生產(chǎn)的高速鋼沒有偏析問題，規(guī)避了普通熔鑄高速鋼無法規(guī)避的粘模問題，同時提高了抗崩裂性能性能，PM23的合金總量比較高，抗崩裂性能和耐磨性大約是SKH51普通高速鋼的2-3倍。
吳先生的沖頭用SKH55+鍍鈦，沖頭用料很貴，還有做涂層，功夫很多，卻2萬次就裂了，花高價，買短壽命，這太不劃算了，典型的賠了夫人又折兵，解決沖頭崩裂是關鍵。
用戶的一個提問，給出3個可以執(zhí)行的辦法，讓用戶做選擇題，而不是思考題。
#模具鋼大王吳德劍
