昨晚直播間有網(wǎng)友提問，PM23和PM30有什么區(qū)別？粉末高速鋼P(yáng)M23和PM30的合金成分、使用硬度、使用場合，都有區(qū)別。
雖然這2款材料同屬于粉末冶煉工藝的高速鋼，它們的合金總量都很高，可以消除肉眼看不見的微觀細(xì)微裂紋的碳化物偏析缺陷，因?yàn)闆]有細(xì)微裂紋，它們在沖壓或拉伸過程當(dāng)中，不會出現(xiàn)粘料的黏著磨損以及出現(xiàn)劃痕粘模的問題。跟普通高速鋼相比，它們的抗崩裂性能也會得到提高，耐磨性比普通熔鑄的高速鋼有大幅度的提升。當(dāng)然，因?yàn)镻M23和PM30的合金成分略有區(qū)別，它們的性能也是有所不同的，它們的區(qū)別主要表現(xiàn)在以下幾個方面。
第一個：合金成分不同，PM23的合金成分的W6Mo5Cr4V3，碳含量1.35%；PM30的碳含量也是1.35%，但它是屬于W6Mo5Cr4V3Co8.5，因?yàn)樵黾恿?.5%的鈷，它的紅硬性比PM23是要強(qiáng)多了。
第二個：使用硬度不同，PM23硬度是HRC64-66，PM30硬度是HRC65-67，但PM30加了鈷元素，PM30的耐磨性比PM23是要強(qiáng)多了，但是抗崩裂性能方面，還是PM23更好，也因?yàn)镻M23具備高硬度、高合金的同時又具備很好的抗崩裂性能，它在沖壓方面應(yīng)用范圍更加廣泛，被沖材可以厚一點(diǎn)。
在沖壓模具上面，PM23的應(yīng)用范圍更加廣泛，被沖材的厚度可以更厚一點(diǎn)；PM30主要是解決PM23沒辦法解決的磨損的問題；它PM30主要是用于一些薄材的高速沖壓，這個時候一般不會崩裂，主要考慮耐磨性，那PM30更加有優(yōu)勢，還有在拉伸模具以及最后一道精沖模具刮光亮帶方面，PM30因?yàn)樗哪湍バ愿茫歉袃?yōu)勢的。
當(dāng)然嘍！它們在切削工具方面，PM30因?yàn)楹锈?，紅硬性更好，可以切削硬料、重力切削、高速切削、PM30做成的切削工具，耐磨性比PM23要強(qiáng)多了，耐用性也會強(qiáng)很多。
當(dāng)然嘍！PM30的價格比PM23是要貴多了。在市場銷量方面，PM23也是要比PM30多多了，PM30因?yàn)橛捕雀?，耐磨性好，容易崩裂，它很多工況是不能夠使用的。PM23應(yīng)用范圍卻要廣泛多了，它的市場銷量更大。
當(dāng)然嘍！具體選擇哪款模具鋼，我們得根據(jù)被沖材的厚度、硬度、材質(zhì)，以及模具結(jié)構(gòu)是否有尖角、窄邊等因素加以綜合考慮。

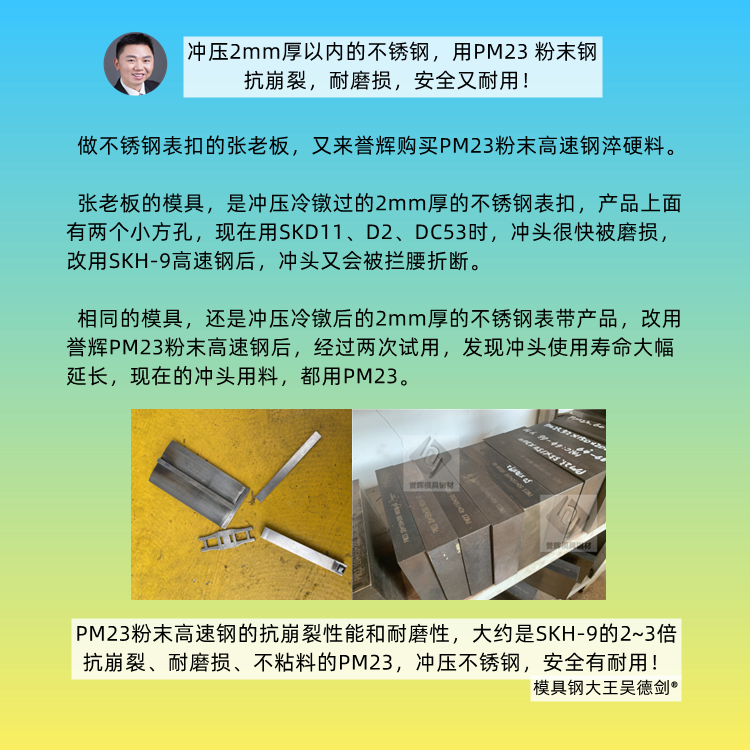

就好像我手上拿著的2.0mm厚的冷鍛過不銹鋼，要沖壓一個四方孔，原來用DC53容易磨損，用SKH-9高速鋼，直角處容易被磨損掉，導(dǎo)致跑披鋒，沖出來的產(chǎn)品不合格，用硬質(zhì)合金鎢鋼又要碎裂，而用PM23粉末冶煉的高速鋼，它既有高的耐磨性，又有抗崩裂性能，使用壽命大幅延長。沖壓厚板，PM23是更有優(yōu)勢的；而PM30是要崩裂的，你用不得的。

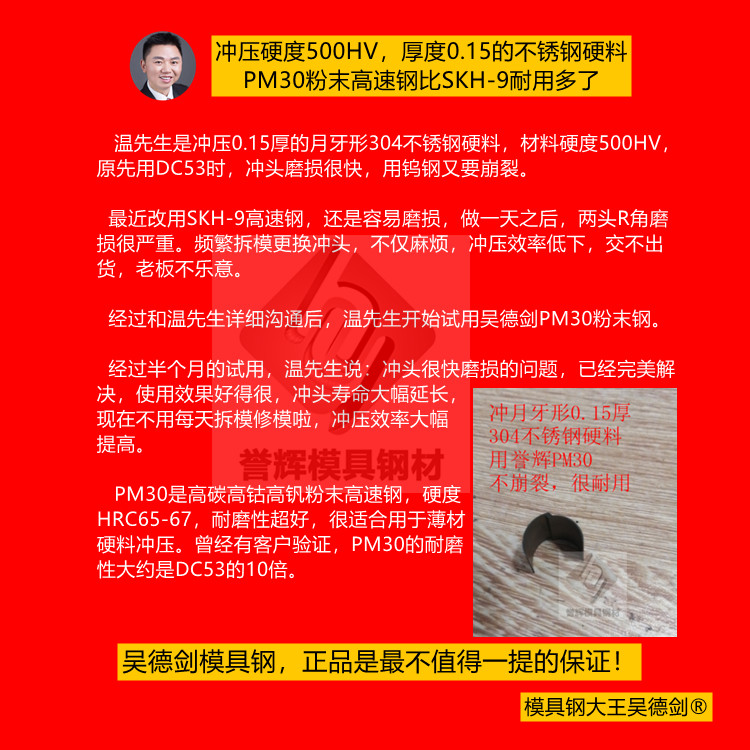

我們廈門有個客戶，他是沖壓0.15mm厚的不銹鋼硬料，材料硬度540HV，月牙形的沖頭結(jié)構(gòu)，用DC53，用SKH-9高速鋼，兩頭月牙形尖角都是要磨損，用硬質(zhì)合金鎢鋼，薄壁的沖頭又會出現(xiàn)碎裂的現(xiàn)象，思來想去，他說用PM30既不崩裂，使用壽命大約是DC53的10倍。這種薄材硬料沖壓用PM30的效果比PM23是要好多了。
還有我們沖壓一些端子類的銅材、或者馬口鐵，都是0.5mm以下比較薄的，沖速要開到300~400的，這個時候用PM30比PM23是要好多了，因?yàn)檫@些薄材的沖壓一般不會崩裂，主要考慮的是耐磨性。
因?yàn)镻M30它加了鈷，還有它的硬度更高，它耐磨性更好，在薄材的高速沖壓方面，PM30是更有優(yōu)勢的。
----------------------------------------------------------------------------------------------------
我是模具鋼大王吳德劍，來自東莞譽(yù)輝模具鋼，譽(yù)輝模具鋼3個世界500強(qiáng)在用，京瓷連續(xù)7年采購譽(yù)輝模具鋼，如果你在選擇模具鋼材時，有拿不定主意的，或者是現(xiàn)在用的模具鋼，模具使用壽命短的，你用了很多種模具鋼都搞不定的，那你來找我吧，我已經(jīng)解決了4000多家企業(yè)在模具選材、制作和使用方面的疑難雜癥，相信在模具鋼選材以及應(yīng)用方面，我是能夠做你參謀長，并且能夠讓你少交學(xué)費(fèi)的。吳德劍模具鋼，用戶的參謀長，用過的都買賬。
